热修复之 Method Hook 原理分析

  • 2017-07-07
  • 1,695
  • 12

引言

目前国内大厂均开源了自己的 Android 热修复框架,阿里的《深入探索 Android 热修复技术原理》一书全面介绍了热修复技术的现状,原理与展望。一方面是阿里系为代表的底层方法替换,另一方面是以腾讯系为代表的类加载方案。前者支持立即生效,但是限制比较多;后者必须冷启动生效,相对较稳定,修复范围广。之前分析过微信的热修复框架 Tinker 即属于后者( 《Tinker 接入及源码分析》)。本篇文章主要分析以 AndFix 为代表的底层方法替换方案,并且实现了《深入探索 Android 热修复技术原理》中提到得更为优雅,兼容性更好的方法替换新方案(MethodHook)。

开始

方法替换是 AndFix 热修复方案的关键,虚拟机在加载一个类的时候会将类中方法解析成 ArtMethod 结构体,结构体中保存着一些运行时的必要信息以及需要执行的指令指针地址。那么我们只要在 native 层将原方法的 ArtMethod 结构体替换成新方法的结构体,那么执行原方法的时候便会执行到新方法的指令,完成了方法替换。

Andfix 中的关键代码如下:


public static void addReplaceMethod(Method src, Method dest) {
	try {
	      replaceMethod(src, dest);
	      initFields(dest.getDeclaringClass());
	} catch (Throwable e) {
	      Log.e(TAG, "addReplaceMethod", e);
	}
}

replaceMethod 是 native 方法,查看其实现:


static void replaceMethod(JNIEnv* env, jclass clazz, jobject src,
		jobject dest) {
	if (isArt) {
		art_replaceMethod(env, src, dest);
	} else {
		dalvik_replaceMethod(env, src, dest);
	}
}

ART 与 Dalvik 虚拟机分别有不同的实现,看 ART 虚拟机下的实现代码:


extern void __attribute__ ((visibility ("hidden"))) art_replaceMethod(
		JNIEnv* env, jobject src, jobject dest) {
    if (apilevel > 23) {
        replace_7_0(env, src, dest);
    } else if (apilevel > 22) {
	replace_6_0(env, src, dest);
    } else if (apilevel > 21) {
	replace_5_1(env, src, dest);
    } else if (apilevel > 19) {
	replace_5_0(env, src, dest);
    }else{
        replace_4_4(env, src, dest);
    }
}

由于不同的版本 ArtMethod 结构体参数会不一样,所以不同的版本有不同的实现,每种实现本地保留一份不同的结构体代码,我们看 6.0 的版本:


void replace_6_0(JNIEnv* env, jobject src, jobject dest) {
    art::mirror::ArtMethod* smeth = (art::mirror::ArtMethod*) env->FromReflectedMethod(src);
    art::mirror::ArtMethod* dmeth = (art::mirror::ArtMethod*) env->FromReflectedMethod(dest);

    reinterpret_cast<art::mirror::Class*>(dmeth->declaring_class_)->class_loader_ =
    reinterpret_cast<art::mirror::Class*>(smeth->declaring_class_)->class_loader_; //for plugin classloader
    reinterpret_cast<art::mirror::Class*>(dmeth->declaring_class_)->clinit_thread_id_ =
    reinterpret_cast<art::mirror::Class*>(smeth->declaring_class_)->clinit_thread_id_;
    reinterpret_cast<art::mirror::Class*>(dmeth->declaring_class_)->status_ = reinterpret_cast<art::mirror::Class*>(smeth->declaring_class_)->status_-1;
    //for reflection invoke
    reinterpret_cast<art::mirror::Class*>(dmeth->declaring_class_)->super_class_ = 0;
    smeth->declaring_class_ = dmeth->declaring_class_;
    smeth->dex_cache_resolved_methods_ = dmeth->dex_cache_resolved_methods_;
    smeth->dex_cache_resolved_types_ = dmeth->dex_cache_resolved_types_;
    smeth->access_flags_ = dmeth->access_flags_ | 0x0001;
    smeth->dex_code_item_offset_ = dmeth->dex_code_item_offset_;
    smeth->dex_method_index_ = dmeth->dex_method_index_;
    smeth->method_index_ = dmeth->method_index_;
    smeth->ptr_sized_fields_.entry_point_from_interpreter_ =
    dmeth->ptr_sized_fields_.entry_point_from_interpreter_;
    smeth->ptr_sized_fields_.entry_point_from_jni_ =
    dmeth->ptr_sized_fields_.entry_point_from_jni_;
    smeth->ptr_sized_fields_.entry_point_from_quick_compiled_code_ =
    dmeth->ptr_sized_fields_.entry_point_from_quick_compiled_code_;
}

除前两行代码,后面都是结构体内容的替换,env->FromReflectedMethod(src) 返回的是 jmethodID ,事实上就是 ArtMethod 结构体的指针地址,所以可以强制类型转换成 ArtMethod 结构体指针。最终就完成了方法替换。

新方案

上面的实现有很多局限性,由于不同系统版本 ArtMethod 结构体会不一致,所以本地保留了不同版本的 ArtMethod 结构体代码,每次 Android 有新版本发布均需要做一次兼容,而且如果第三方 ROM 修改了 ArtMethod 结构体,那么这种方案就会失效。

《深入探索 Android 热修复技术原理》给出了一种更优雅的实现方案,不关心 ArtMethod 的内部结构,直接通过内存地址替换整个 ArtMethod,我使用文中提供的方案使用极少的代码实现了一个 Demo 并上传到了 GitHub 上:https://github.com/pqpo/MethodHook

主要就提供了一个 MethodHook 类完成类方法替换,使用方法如下:


public class MainActivity extends AppCompatActivity {

    MethodHook methodHook;
    Method srcMethod;
    Method destMethod;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        methodHook = new MethodHook();

        Button btnClick = (Button) findViewById(R.id.click);
        Button btnHook = (Button) findViewById(R.id.hook);
        Button btnRestore = (Button) findViewById(R.id.restore);

        btnClick.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                //方法替换前显示Hello!,方法替换后实际调用showHookToast()显示Hello Hook!
                showToast();
            }
        });

        try {
            srcMethod = getClass().getDeclaredMethod("showToast");
            destMethod = getClass().getDeclaredMethod("showHookToast");
        } catch (NoSuchMethodException e) {
            e.printStackTrace();
        }

        btnHook.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                //方法替换
                methodHook.hook(srcMethod, destMethod);
            }
        });

        btnRestore.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                //方法恢复
                methodHook.restore(srcMethod);
            }
        });

    }

    public void showToast() {
        Toast.makeText(this, "Hello!", Toast.LENGTH_SHORT).show();
    }

    public void showHookToast() {
        Toast.makeText(this, "Hello Hook!", Toast.LENGTH_SHORT).show();
    }

}

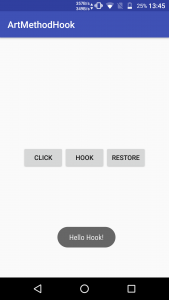

界面如下:



点击 CLICK 按钮出现图一;点击 HOOK 按钮,再点击 CLICK 按钮出现图二;点击 RESTORE 按钮,再点击 CLICK 按钮出现图一。整个过程完成了方法的替换与恢复。

Java 层核心方法如下:


public class MethodHook {

    public static void m1(){}
    public static void m2(){}

    private Map<Method, Long> methodBackup = new ConcurrentHashMap<>();

    public void hook(Method src, Method dest) {
        if (src == null || dest == null) {
            return;
        }
        if (!methodBackup.containsKey(src)) {
            methodBackup.put(src, hook_native(src, dest));
        }
    }

    public void restore(Method src) {
        if (src == null) {
            return;
        }
        Long srcMethodPtr = methodBackup.get(src);
        if (srcMethodPtr != null) {
            methodBackup.remove(restore_native(src, srcMethodPtr));
        }
    }

    private static native long hook_native(Method src, Method dest);
    private static native Method restore_native(Method src, long methodPtr);

    static {
        System.loadLibrary("method-hook-lib");
    }

}

其中 hook 方法将完成方法替换,restore 方法恢复原来的方法, Map<Method, Long> methodBackup  用于保存备份的方法地址,Key 为备份的方法,Value 为方法备份的内存地址。

主要逻辑位于 native 层,我们知道 System.loadLibrary 加载一个动态库是,首先会调用其 JNI_OnLoad 函数,在 JNI_OnLoad 函数中完成一般会完成 native 方法的动态注册,在本例中还加入了如下代码,用于计算不同平台 ArtMethod 结构体的大小 :


methodHookClassInfo.m1 = env -> GetStaticMethodID(classEvaluateUtil, "m1", "()V");
methodHookClassInfo.m2 = env -> GetStaticMethodID(classEvaluateUtil, "m2", "()V");
methodHookClassInfo.methodSize = reinterpret_cast(methodHookClassInfo.m2) - reinterpret_cast(methodHookClassInfo.m1);

在 Java MethodHook 类中有下面两个静态的空方法:


public static void m1(){}
public static void m2(){}

在 native 层获取这两个方法的 jmethodID, 事实上就是 ArtMethod 结构体的指针地址,由于 m1,m2 方法是相邻的,其在 native 层的 ArtMethod 结构体也是相邻的,所以它们内存地址的差值就是 ArtMethod 结构体的大小。
接下来看方法替换的逻辑:


static long methodHook(JNIEnv* env, jclass type, jobject srcMethodObj, jobject destMethodObj) {
    void* srcMethod = reinterpret_cast<void*>(env -> FromReflectedMethod(srcMethodObj));
    void* destMethod = reinterpret_cast<void*>(env -> FromReflectedMethod(destMethodObj));
    int* backupMethod = new int[methodHookClassInfo.methodSize];
    memcpy(backupMethod, srcMethod, methodHookClassInfo.methodSize);
    memcpy(srcMethod, destMethod, methodHookClassInfo.methodSize);
    return reinterpret_cast(backupMethod);
}

这里的 srcMethodObj,destMethodObj 对应 Java 层的 Method 类, 通过 env -> FromReflectedMethod 获取方法的 jmethodID, 实际上就获取了方法位于 native 层 ArtMethod 结构体的指针地址。
一开始已经计算出 ArtMethod 结构体的大小并保存在了 methodHookClassInfo.methodSize 中。再新构造一个 int 数组来备份原方法。使用 memcpy 将原函数 ArtMethod 内存拷贝至备份的数组中,然后使用 memcpy 将目标函数 ArtMethod 结构体拷贝至原函数结构体指针起始位置完成结构体替换。最后将用于备份的 int 数组的指针强制类型转换为 long 类型返回给 Java 层以供后续恢复之用。

下面是方法恢复的函数:


static jobject methodRestore(JNIEnv* env, jclass type, jobject srcMethod, jlong methodPtr) {
    int* backupMethod = reinterpret_cast<int*>(methodPtr);
    void* artMethodSrc = reinterpret_cast<void*>(env -> FromReflectedMethod(srcMethod));
    memcpy(artMethodSrc, backupMethod, methodHookClassInfo.methodSize);
    delete []backupMethod;
    return srcMethod;
}

将上一步保存的 long 类型地址强制转换成 int 指针,然后获取原函数 ArtMethod 结构体地址,接着将 int 数组的内容恢复至原函数内存地址处,完成恢复函数,最后释放备份用的 int 数组。

可以看出这种方法相比较之前的方案优雅不少,不用考虑 ArtMethod 的内部结构,巧妙的计算出不同平台的 ArtMethod 结构体大小,从而不需要做任何适配工作。然而若要真正要将这个技术应用到热修复框架中还需要考虑很多其他因素,本文抛砖引玉,只讲述 Method Hook 的原理,对热修复知识有兴趣的可以阅读阿里的《深入探索 Android 热修复技术原理》。文章讲到了阿里的热修复框架 Sophix 结合了方法替换与类加载替换方案值得期待。

参考:



>> 转载请注明来源:热修复之 Method Hook 原理分析

●非常感谢您的阅读,欢迎订阅微信公众号(右边扫一扫)以表达对我的认可与支持,我会在第一时间同步文章到公众号上。当然也可点击下方打赏按钮为我打赏。

免费分享,随意打赏

感谢打赏!
微信
支付宝

评论

  • 开发者头条回复

    感谢分享!已推荐到《开发者头条》:https://toutiao.io/posts/x3zehy 欢迎点赞支持!
    欢迎订阅《pqpo》https://toutiao.io/subjects/55960

  • qh回复

    我也在看阿里的这本书,遇到一个问题想请教一下up主,就是andfix是自己写了一个ArtMethod类,但是我在看ArtMethod源码时发现他的一个成员变量declaring_class_是一个GcRoot的类,而andfix的ArtMethod的成员变量declaring_class_是一个uint32_t,这块为什么要用uint32_t的代替,而且后面用reinterpret_cast把这个uint32_转为了一个指针,但是这里面指针的大小不应该是8字节64位的吗 它又是怎么转的?

    • pqpo回复

      抱歉,没你看的那么细,之前看的时候未发现这个问题。64 位系统一个指针是8个字节, 32位是4个字节,看起来在64位系统上会有问题。另外免 root hook 框架 legend 中对64位系统是做了额外的兼容的。这个我再找找资料研究研究,有结果了再回复你。

      • qh回复

        嗯 经过与sophix钉钉技术群里的技术人员的沟通以及自己的一番研究,发现源码里ArtMethod的declaring_class_这个成员变量虽然声明为GcRoot但其实是一个指针,而Andfix这块只适配了32位的操作系统,所以他自己写的ArtMethod的declaring_class_用了一个32位的int也就是uint32_t,而根据C++的特性我们可以把一个uint32_t强转为一个32位的指针,这样应该就可以说得通了。

        • pqpo回复

          开源的部分应该只针对32位系统,64位系统应该还有一份 ArtMethod 结构体,在 lib 目录下也提供了 64 位版本的 so。

        • rrrfff回复

          GcRoot确实是uint32_t, 并且x64系统上的定义也是uint32_t(Android N), 并非andfix没有适配。在android x86_64上测试发现,GcRoot引用的都是32位指针, 并且是合法的, 搜索资料没发现什么踪迹, 查看源码只发现一个image_base_字段可疑, 结合compacting gc, 猜测对超过32位的x64指针采用了间接引用

          • pqpo

            看来是有分歧了,要么加个讨论组讨论一下?

          • qh

            但是如果内存的高32位总为0的话,那会不会导致很大一部分内存一直用不了呢

        • rrrfff回复

          不会, 它只要保证ObjectReference引用的东西在4gb空间内就行, 其它的不受影响.
          参考http://androidxref.com/7.1.1_r6/xref/art/runtime/runtime.h#728,
          Special low 4gb pool for compiler linear alloc. We need ArtFields to be in low 4gb if we are compiling using a 32 bit image on a 64 bit compiler in case we resolve things in the image since the field arrays are int arrays in this case.

  • rrrfff回复

    分歧算不上, 因为现在掌握的信息还是太少,倒是好奇,以Android N源码来看,GcRoot继承自CompressedReference,看名字很可疑但却不是,因为后者继承的ObjectReference只有uint32_t字段(encoded reference),并且在UnCompress方法中强制转成指针类型uintptr_t,刚开始也以为是源码没对x64适配,但是上机测试(android x86_64)发现, 它确实是uint32_t, 现在有两个猜测(因为我还未能从仅有的源码找出明确的方式, 希望有了解的人给予纠正), 一个是保证分配的内存高32位总为0, 这个和我测试相符, 一个是采用偏移方式间接引用, 比如内存按8对齐保证了低3位总为0, 完全可以设置标志区分.
